本文康比電子將要討論的最后一種諧振器技術是基于微機電系統(MEMS)的諧振器.MEMS采用標準半導體制造工藝來生產微型機械元件.這些器件的尺寸從微米到毫米不等.類似于高頻音叉的諧振器設計用于在靜電激勵下振動.這些諧振器的芯片結構與可編程振蕩器/控制器集成電路結合在一起(圖1).
.png)
可編程晶振的最大優點是不受機械沖擊和振動的影響,此優點是手機,相機和手表等移動應用中的一個重要因素.
振蕩器電路類型
模塊化振蕩器的電路拓?fù)浣Y(jié)構已經發展了數十年,目前有許多可用技術.幾乎在所有情況下,電路的改進都是為了提高石英晶體振蕩器輸出頻率的精度和穩定性.上一段中的示例包括非石英SAW和MEMS振蕩器.應用于石英振蕩器的技術也可應用于任何類型的振蕩器.這些振蕩器工作時的額定負載電容均為15皮法(pF).負載電容的變化會影響工作頻率.
這些拓?fù)浣Y(jié)構的比較均基于裸英晶體振蕩器(XO)(圖2).此示例是通過使用邏輯門來實現,并且包括變?nèi)荻O管以允許調整.這些簡單的振蕩器所呈現的頻率穩定性約為20-100百萬分率.
.png)
溫度補償晶體振蕩器(簡稱"TCXO")增加了電路元件,以補償石英諧振器和放大器的溫度相關變化(圖3).
.png)
Abracon的ASTX-H12-10.000MHZ-T是一款典型的TCXO,具有HCMOS輸出電平和±2ppm的頻率穩定性規格,其成本大約是基本XO的三倍.
另一種穩定溫度的方法是將振蕩器模塊封裝在控溫箱中(圖4),這種拓?fù)浣Y(jié)構稱為恒溫晶體振蕩器(OCXO晶振).
.png)
Connor-Winfield的DOC050F-010.0M是一款具有LVCMOS輸出電平的OCXO.這款振蕩器具有指定的±0.05ppm頻率穩定性.相對于基本晶體振蕩器,在性能得到改進的同時,具有更高的功耗(由于增加了控溫箱),更大的尺寸和更高的成本(約為XO的30至40倍).
上文討論的MEMS振蕩器就是數字控制振蕩器(DCXO)的示例.
SiTime晶振的SIT3907AC-23-18NH-12.000000X是一款基于MEMS的DCXO,具有LVCMOS邏輯輸出和10ppm頻率穩定性.這款DCXO可使用內部PLL對頻率變化進行編程,其"牽引"范圍為±25至±1600ppm.
微電腦控制的晶體振蕩器(MCXO)具有與OCXO相同的頻率穩定性,且封裝更小,功率要求更低.MCXO使用兩種方法中來穩定其輸出頻率.第一種方法是讓源振蕩器以高于所需輸出的頻率運行,并使用脈沖刪除來實現所需的輸出頻率.第二種方法是以略低于所需輸出的頻率來運行內部源振蕩器,并將內部直接數字合成器(DDS)產生的校正頻率增加到源輸出頻率.
IQDFrequencyProducts的LFMCXO064078BULK是一種兼容HCMOS的MCXO,頻率穩定性為0.05ppm.該產品系列包括10至50MHz之間關鍵固定頻率的振蕩器,其物理體積僅為88mm3,3.3V電壓下僅需10毫安(mA)電流,總功耗為33毫瓦(mW).
某些應用需要調整振蕩器的頻率,這一調整可通過數字方式或模擬控制來完成.模擬控制使用壓控晶體振蕩器(VCXO)來完成.圖5顯示了如何通過向與諧振器串聯的變?nèi)荻O管施加電壓,并通過改變負載電容來改變其頻率的方式來調整振蕩器,這是VCXO的基本原理.
IntegratedDeviceTechnologyInc.的XLH53V010.000000I便是VCXO的一個示例,可提供HCMOS輸出電平和±50ppm的頻率穩定性.VCXO的牽引范圍顯示了通過改變控制電壓能夠?qū)崿F(xiàn)的最大頻率偏移.該振蕩器的牽引范圍為±50ppm.對于10MHz的標稱輸出頻率,牽引范圍為±500Hz.
諧振器部分描述的SAW振蕩器是另一種具有高可靠性特點的低成本振蕩器.愛普生晶振的XG-1000CA100.0000M-EBL3就是SO的一個示例.這些器件可在固定頻率應用中使用,例如遙控發射器.它們具有良好的穩定性和抖動規格,但最大的好處是可靠性強.
針對應用選擇相符的振蕩器
一般而言,將振蕩器用作精準時基的應用都需要具有更高頻率穩定性的振蕩器.因此,GPS相關應用都非常適合使用基于OCXO或MCXO的振蕩器.如果某個應用需要耐沖擊和耐振動,則SO振蕩器最合適.高速串行接口的時鐘需要低時序抖動.成本是所有設計都要考慮的一個因素,通常隨所提供的頻率穩定性程度而變化.根據所用的技術,其他諸如尺寸或功率要求等因素則取決于器件.這些因素可能需要在工程方面進行權衡.表1對本文所討論振蕩器的主要規格進行了比較,以幫助您關注各種振蕩器的特性和優勢.
備注:
a. 根據相位噪聲計算的估計值
b. 啟動/穩態
表1:比較各種可編程晶振所依據的典型參數.每個參數的選擇均依據設計要求和其他因素(如成本和設計時的可獲得性).
表中振蕩器的排列順序是依據頻率穩定性.請注意,本文中使用的是特定輸出頻率,所有這些振蕩器的各型號系列均可提供一定范圍的輸出頻率.
結論
充分了解振蕩器的結構和操作,可以幫助設計人員集中精力找到合適的振蕩器,從而滿足其應用需求.設計人員在為設計項目選擇有源晶振時,總是會涉及工程權衡,其中包括成本,功率,空間,穩定性和準確性;但目前可用的振蕩器種類繁多,可通過現成的解決方案來最大限度地減少這些權衡.

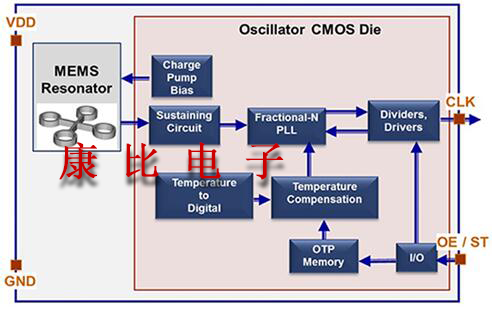

圖1:MEMS振蕩器模塊將MEMS機械結構與振蕩器/控制器IC結合在一個封裝內.
振蕩器/驅動器為MEMS結構提供激勵,并將其輸出饋送至小數N分頻鎖相環(PLL),并由該鎖相環將MEMS器件的輸出頻率乘以可編程因子"N".一次性可編程(OTP)存儲器用于存儲模塊配置參數.溫度補償可通過調節PLL內的輸出頻率來實現.此外,也可對PLL進行編程,從而為振蕩器提供數字控制的頻率輸出.可編程晶振的最大優點是不受機械沖擊和振動的影響,此優點是手機,相機和手表等移動應用中的一個重要因素.
振蕩器電路類型
模塊化振蕩器的電路拓?fù)浣Y(jié)構已經發展了數十年,目前有許多可用技術.幾乎在所有情況下,電路的改進都是為了提高石英晶體振蕩器輸出頻率的精度和穩定性.上一段中的示例包括非石英SAW和MEMS振蕩器.應用于石英振蕩器的技術也可應用于任何類型的振蕩器.這些振蕩器工作時的額定負載電容均為15皮法(pF).負載電容的變化會影響工作頻率.
這些拓?fù)浣Y(jié)構的比較均基于裸英晶體振蕩器(XO)(圖2).此示例是通過使用邏輯門來實現,并且包括變?nèi)荻O管以允許調整.這些簡單的振蕩器所呈現的頻率穩定性約為20-100百萬分率.

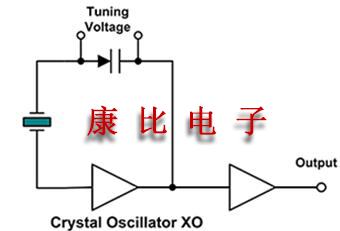

圖2:使用邏輯反相器實現的基本晶體振蕩器提供了一種功能,通過與石英晶體串聯的變?nèi)荻O管來控制電壓.
Abracon的ASV-10.000MHZ-LCS-T是一種表面貼片晶振晶體時鐘振蕩器,具有HCMOS邏輯電平的數字輸出.這種振蕩器的主要優點是成本低,其頻率穩定性為±50ppm,但該系列振蕩器中其他器件的穩定性規格為20至100ppm.頻率漂移的主要來源是溫度變化.另一個來源是晶體老化或頻率隨時間的變化.老化率與基本穩定性成正比.在這種振蕩器的情況下,老化率為每年±5ppm.XO適用于不需要較高的頻率穩定性的通用應用,包括微處理器的時鐘源等.溫度補償晶體振蕩器(簡稱"TCXO")增加了電路元件,以補償石英諧振器和放大器的溫度相關變化(圖3).

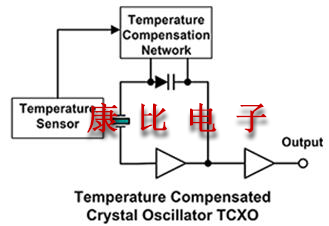

圖3:由于石英諧振器和放大器對溫度敏感,因此TCXO添加了溫度傳感器和溫度補償網絡來校正頻率漂移.
諸如熱敏電阻等溫度傳感器可用于產生校正電壓,該校正電壓通過適當?shù)木W(wǎng)絡施加到與晶體串聯的可變電壓變?nèi)荻O管,從而實現頻率控制.這可通過改變石英晶體的容性負載來執行.溫度補償可以使頻率穩定性提高20倍或更多.Abracon的ASTX-H12-10.000MHZ-T是一款典型的TCXO,具有HCMOS輸出電平和±2ppm的頻率穩定性規格,其成本大約是基本XO的三倍.
另一種穩定溫度的方法是將振蕩器模塊封裝在控溫箱中(圖4),這種拓?fù)浣Y(jié)構稱為恒溫晶體振蕩器(OCXO晶振).

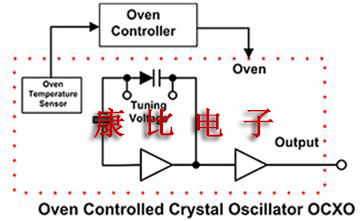

圖4:通過將振蕩器封裝在控溫箱(溫度設為與晶體的頻率溫度曲線斜率為零時的溫度一致)內,OCXO可使振蕩器的溫度保持穩定.
晶體振蕩器封裝在控溫箱中.控溫箱的溫度設為晶體的頻率溫度曲線斜率為零時的數值,使得細小的溫度變化造成的振蕩器頻率變化極小或沒有變化.OCXO可將振蕩器的穩定性提高一千倍以上.這種有源晶振適用于需要精確定時的應用,如導航系統或高速串行數據通信.Connor-Winfield的DOC050F-010.0M是一款具有LVCMOS輸出電平的OCXO.這款振蕩器具有指定的±0.05ppm頻率穩定性.相對于基本晶體振蕩器,在性能得到改進的同時,具有更高的功耗(由于增加了控溫箱),更大的尺寸和更高的成本(約為XO的30至40倍).
上文討論的MEMS振蕩器就是數字控制振蕩器(DCXO)的示例.
SiTime晶振的SIT3907AC-23-18NH-12.000000X是一款基于MEMS的DCXO,具有LVCMOS邏輯輸出和10ppm頻率穩定性.這款DCXO可使用內部PLL對頻率變化進行編程,其"牽引"范圍為±25至±1600ppm.
微電腦控制的晶體振蕩器(MCXO)具有與OCXO相同的頻率穩定性,且封裝更小,功率要求更低.MCXO使用兩種方法中來穩定其輸出頻率.第一種方法是讓源振蕩器以高于所需輸出的頻率運行,并使用脈沖刪除來實現所需的輸出頻率.第二種方法是以略低于所需輸出的頻率來運行內部源振蕩器,并將內部直接數字合成器(DDS)產生的校正頻率增加到源輸出頻率.
IQDFrequencyProducts的LFMCXO064078BULK是一種兼容HCMOS的MCXO,頻率穩定性為0.05ppm.該產品系列包括10至50MHz之間關鍵固定頻率的振蕩器,其物理體積僅為88mm3,3.3V電壓下僅需10毫安(mA)電流,總功耗為33毫瓦(mW).
某些應用需要調整振蕩器的頻率,這一調整可通過數字方式或模擬控制來完成.模擬控制使用壓控晶體振蕩器(VCXO)來完成.圖5顯示了如何通過向與諧振器串聯的變?nèi)荻O管施加電壓,并通過改變負載電容來改變其頻率的方式來調整振蕩器,這是VCXO的基本原理.
IntegratedDeviceTechnologyInc.的XLH53V010.000000I便是VCXO的一個示例,可提供HCMOS輸出電平和±50ppm的頻率穩定性.VCXO的牽引范圍顯示了通過改變控制電壓能夠?qū)崿F(xiàn)的最大頻率偏移.該振蕩器的牽引范圍為±50ppm.對于10MHz的標稱輸出頻率,牽引范圍為±500Hz.
諧振器部分描述的SAW振蕩器是另一種具有高可靠性特點的低成本振蕩器.愛普生晶振的XG-1000CA100.0000M-EBL3就是SO的一個示例.這些器件可在固定頻率應用中使用,例如遙控發射器.它們具有良好的穩定性和抖動規格,但最大的好處是可靠性強.
針對應用選擇相符的振蕩器
一般而言,將振蕩器用作精準時基的應用都需要具有更高頻率穩定性的振蕩器.因此,GPS相關應用都非常適合使用基于OCXO或MCXO的振蕩器.如果某個應用需要耐沖擊和耐振動,則SO振蕩器最合適.高速串行接口的時鐘需要低時序抖動.成本是所有設計都要考慮的一個因素,通常隨所提供的頻率穩定性程度而變化.根據所用的技術,其他諸如尺寸或功率要求等因素則取決于器件.這些因素可能需要在工程方面進行權衡.表1對本文所討論振蕩器的主要規格進行了比較,以幫助您關注各種振蕩器的特性和優勢.
|
a. 根據相位噪聲計算的估計值
b. 啟動/穩態
表1:比較各種可編程晶振所依據的典型參數.每個參數的選擇均依據設計要求和其他因素(如成本和設計時的可獲得性).
表中振蕩器的排列順序是依據頻率穩定性.請注意,本文中使用的是特定輸出頻率,所有這些振蕩器的各型號系列均可提供一定范圍的輸出頻率.
結論
充分了解振蕩器的結構和操作,可以幫助設計人員集中精力找到合適的振蕩器,從而滿足其應用需求.設計人員在為設計項目選擇有源晶振時,總是會涉及工程權衡,其中包括成本,功率,空間,穩定性和準確性;但目前可用的振蕩器種類繁多,可通過現成的解決方案來最大限度地減少這些權衡.
