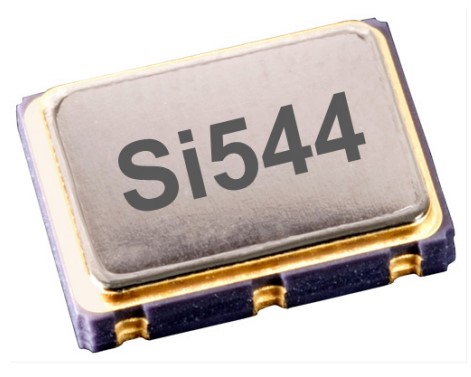

Skyworks有源晶振,544ACAA002065BCGR,Si544測試和測量晶振

產品型號：62635728
頻率：272.8 MHz
尺寸：5.0x3.2mm
產品介紹：Skyworks有源晶振,544ACAA002065BCGR,Si544測試和測量晶振，美國進口晶振，Skyworks思佳訊晶振，型號：Si544，編碼為：544ACAA002065BCGR，頻率為：272.8MHz，小體...

Skyworks有源晶振,544ACAA002065BCGR,Si544測試和測量晶振，美國進口晶振，Skyworks思佳訊晶振，型號：Si544，編碼為：544ACAA002065BCGR，頻率為：272.8 MHz，小體積晶振尺寸：5.0x3.2mm封裝，六腳貼片晶振，LVPECL輸出差分晶體振蕩器，石英晶振，有源晶振，石英晶體振蕩器。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低耗能等特點。應用于：100G/200G/400G OTN，相干光學，PAM4，10G/40G/100G光學以太網，3G-SDI/12G-SDI/24G-SDI廣播視頻，服務器、交換機、存儲、搜索加速，測試和測量，FPGA/ASIC時鐘等應用。

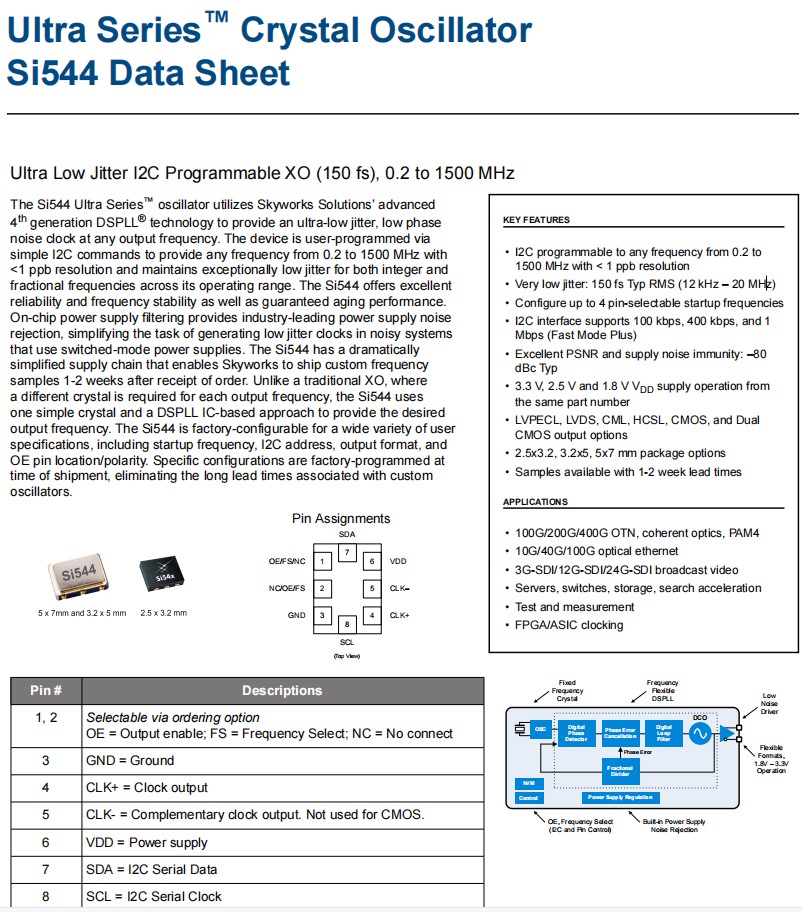

Si544超系列™振蕩器利用天空解決方案先進的第四代DSPLL®技術，在任何輸出頻率提供超低抖動、低相位噪聲時鐘。該設備通過簡單的I2C命令進行用戶編程，提供從0.2到1500 MHz的任何頻率和<1 ppb分辨率，并在其工作范圍內對整數和分數頻率保持異常低的抖動。Si544差分晶振提供了良好的可靠性和頻率穩定性，以及保證老化性能。片上電源濾波提供了行業領先的電源噪聲抑制，簡化了在使用切換模式電源的有噪聲系統中產生低抖動時鐘的任務。Si544有一個大大簡化的供應鏈，使Skyworks能夠在收到訂單1-2周后運送定制的頻率的樣品。與傳統的XO不同，每個輸出頻率都需要不同的晶體，Si544使用一個簡單的晶體和一種基于DSPLL ic的方法來提供所需的輸出頻率。Si544可在工廠上配置各種用戶規格，包括啟動頻率、I2C地址、輸出格式和OE引腳位置/極性。特定的配置是在裝運時由工廠編程的，消除了與自定義振蕩器相關的長交貨時間。

Skyworks有源晶振,544ACAA002065BCGR,Si544測試和測量晶振,參數表

Parameter	Symbol	Test Condition/Comment	Min	Typ	Max	Unit
Temperature Range	TA		–40		85	ºC
Frequency Range	FCLK	LVPECL, LVDS, CML	272.8			MHz
		HCSL	0.2	—	400	MHz
		CMOS, Dual CMOS	0.2		250	MHz
Supply Voltage	V DD	3.3 V	3.135	3.3	3.465	V
		2.5 V	2.375	2.5	2.625	V
		1.8 V	1.71	1.8	1.89	V
Supply Current	IDD	LVPECL (output enabled)		100	145	mA
		LVDS/CML (output enabled)	—	75	111	mA
		HCSL (output enabled)		80	125	mA
		HCSL-Fast (output enabled)	—	88	137	mA
		CMOS (output enabled)		74	108	mA
		Dual CMOS (output enabled)	—	80	125	mA
		Tristate Hi-Z (output disabled)		64	100	mA
Temperature Stability		Frequency stability Grade A	–20	—	20	ppm
		Frequency stability Grade B	–10		10	ppm
		Frequency stability Grade C	–7	—	7	ppm
Total Stability1	F STAB	Frequency stability Grade A	–50		50	ppm
		Frequency stability Grade B	–25	—	25	ppm
		Frequency stability Grade C	–20		20	ppm
Rise/Fall Time (20% to 80% VPP)	TR/T F	LVPECL/LVDS/CML	—	—	350	ps
		CMOS / Dual CMOS (CL = 5 pF)	—	0.5	1.5	ns
		HCSL, FCLK>50 MHz	—	—	550	ps
		HCSL-Fast, FCLK>50 MHz	—	—	275	ps
Duty Cycle	DC	All formats	45	—	55	%
Output Enable (OE), Frequency Select (FS0, FS1)2	VIH		0.7 × V DD			V
	VIL		—	—	0.3 × V DD	V
	TD	Output Disable Time, FCLK>10 MHz	—	—	3	µs
	TE	Output Enable Time, FCLK>10 MHz	—	—	20	µs
	T FS	Settling Time after FS Change			10	ms
Powerup Time	tOSC	Time from 0.9 × V DD until output fre- quency (FCLK) within spec	—	—	10	ms

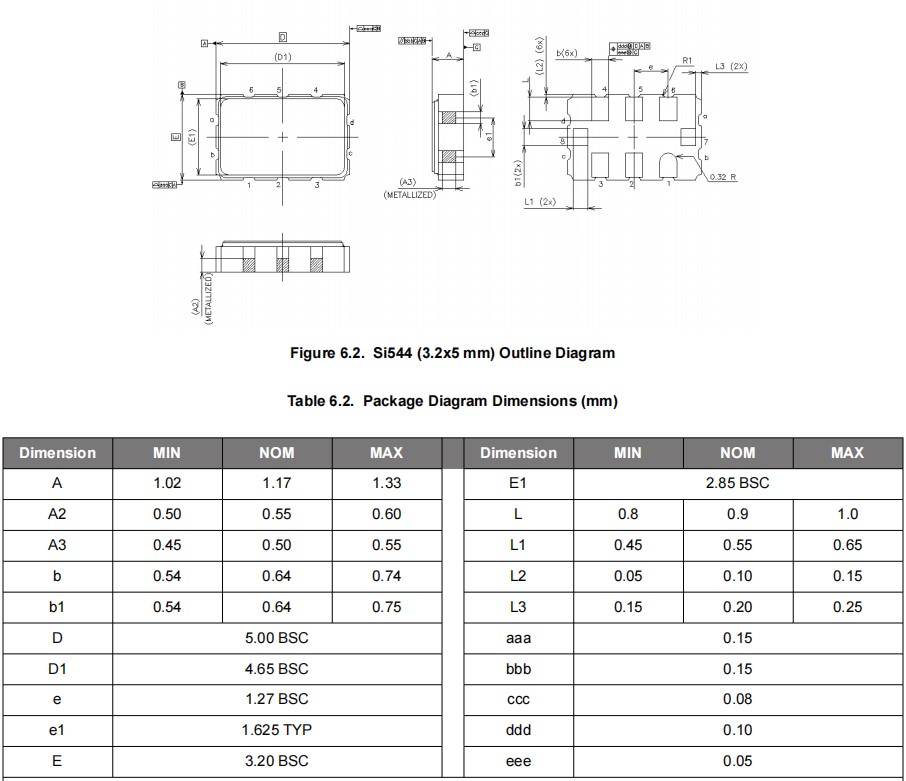

Skyworks有源晶振,544ACAA002065BCGR,Si544測試和測量晶振,尺寸圖

Skyworks有源晶振,544ACAA002065BCGR,Si544測試和測量晶振

產品特點：

I2C可編程至0.2至1500 MHz的任何頻率，分辨率<1 ppb
極低抖動：150 fs典型RMS（12 kHz–20 MHz）
最多配置4針可選啟動頻率
I2C接口支持100 kbps、400 kbps和1 Mbps（Fast Mode Plus）
出色的PSNR和電源抗擾度：–80dBc Typ
相同零件號的3.3 V、2.5 V和1.8 V VDD電源操作
LVPECL、LVDS、CML、HCSL、CMOS和雙CMOS輸出選項
2.5x3.2、3.2x5、5x7 mm封裝選項石英晶振
樣品可用，交付周期為1-2周

編碼	進口晶振	系列	頻率	輸出	電壓
544AAAA000118ACG	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V ~ 3.3V
544AADA000163ACG	Skyworks晶振	Si544	20 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000798ACG	Skyworks晶振	Si544	1 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000126ACG	Skyworks晶振	Si544	200 MHz	LVPECL	2.5V ~ 3.3V
544ACAA001427BCGR	Skyworks晶振	Si544	157 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000121BCG	Skyworks晶振	Si544	100 MHz	LVPECL	2.5V ~ 3.3V
544AADA000163ACGR	Skyworks晶振	Si544	20 MHz	LVPECL	2.5V ~ 3.3V
544ACAC000112BCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000112BCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000126ACGR	Skyworks晶振	Si544	200 MHz	LVPECL	2.5V ~ 3.3V
544ACAC000112BCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ABAC001975BCGR	Skyworks晶振	Si544	40.8 MHz	LVPECL	2.5V ~ 3.3V
544ACAA000131BCGR	Skyworks晶振	Si544	120 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000112BCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000798ACGR	Skyworks晶振	Si544	1 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000110BCG	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V ~ 3.3V
544AADC000112BCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ABAA000112BCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000118BCG	有源晶振	Si544	156.25 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000118ACGR	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000118BCGR	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V ~ 3.3V
544ACAA002065BCGR	Skyworks晶振	Si544	272.8 MHz	LVPECL	2.5V ~ 3.3V
544AADC000112BCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ACAA002065BCG	Skyworks晶振	Si544	272.8 MHz	LVPECL	2.5V ~ 3.3V
544ACAA000112BCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ACAA000131BCG	Skyworks晶振	Si544	120 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000110BCGR	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V ~ 3.3V
544ABAA000112BCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ACAA000112BCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V ~ 3.3V
544ABAA001982BCG	Skyworks晶振	Si544	133.3125 MHz	LVPECL	2.5V ~ 3.3V
544ABAC001975BCG	Skyworks晶振	Si544	40.8 MHz	LVPECL	2.5V ~ 3.3V
544ABAA001982BCGR	Skyworks晶振	Si544	133.3125 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000121BCGR	Skyworks晶振	Si544	100 MHz	LVPECL	2.5V ~ 3.3V
544ACAA001427BCG	Skyworks晶振	Si544	157 MHz	LVPECL	2.5V ~ 3.3V
544AAAA000110BBGR	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V, 3.3V
544AAAA000112BBGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544AAAA000121BBGR	Skyworks晶振	Si544	100 MHz	LVPECL	2.5V, 3.3V
544AAAA000126ABGR	Skyworks晶振	Si544	200 MHz	LVPECL	2.5V, 3.3V
544AAAA000798ABGR	Skyworks晶振	Si544	1 MHz	LVPECL	2.5V, 3.3V
544AADA000163ABGR	Skyworks晶振	Si544	20 MHz	LVPECL	2.5V, 3.3V
544AADC000112BBGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544AAAA000110BBG	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V, 3.3V
544AAAA000112BBG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544AAAA000121BBG	Skyworks晶振	Si544	100 MHz	LVPECL	2.5V, 3.3V
544AAAA000126ABG	Skyworks晶振	Si544	200 MHz	LVPECL	2.5V, 3.3V
544AAAA000798ABG	Skyworks晶振	Si544	1 MHz	LVPECL	2.5V, 3.3V
544AADA000163ABG	Skyworks晶振	Si544	20 MHz	LVPECL	2.5V, 3.3V
544AADC000112BBG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544AACC000110ACGR	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V, 3.3V
544AACC000110ACG	Skyworks晶振	Si544	74.25 MHz	LVPECL	2.5V, 3.3V
544ABAC001975BBGR	Skyworks晶振	Si544	40.8 MHz	LVPECL	2.5V, 3.3V
544ACAC000112BBGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ABAC001975BBG	Skyworks晶振	Si544	40.8 MHz	LVPECL	2.5V, 3.3V
544ACCC000597ACGR	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544ACCC000115ACGR	Skyworks晶振	Si544	125 MHz	LVPECL	2.5V, 3.3V
544ACAA000112BBGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ACAA000131BBGR	Skyworks晶振	Si544	120 MHz	LVPECL	2.5V, 3.3V
544ACAA001427BBGR	Skyworks晶振	Si544	157 MHz	LVPECL	2.5V, 3.3V
544ACAA002065BBGR	Skyworks晶振	Si544	272.8 MHz	LVPECL	2.5V, 3.3V
544ACAA000112CCGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ACAA000112BBG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ACAA000131BBG	Skyworks晶振	Si544	120 MHz	LVPECL	2.5V, 3.3V
544ACAA001427BBG	Skyworks晶振	Si544	157 MHz	LVPECL	2.5V, 3.3V
544ACAA002065BBG	Skyworks晶振	Si544	272.8 MHz	LVPECL	2.5V, 3.3V
544ACAA000112CCG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ACCC000597ACG	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544ACCC000115ACG	Skyworks晶振	Si544	125 MHz	LVPECL	2.5V, 3.3V
544ACAC000112BBG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ABAA000112BBGR	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ABAA001982BBGR	Skyworks晶振	Si544	133.3125 MHz	LVPECL	2.5V, 3.3V
544ABAA000112BBG	Skyworks晶振	Si544	10 MHz	LVPECL	2.5V, 3.3V
544ABAA001982BBG	Skyworks晶振	Si544	133.3125 MHz	LVPECL	2.5V, 3.3V
544AAAA000118ABGR	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544AAAA000118BBGR	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544AAHA001950ABGR	Skyworks晶振	Si544	-	LVPECL	2.5V, 3.3V
544AAAA000118ABG	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544AAAA000118BBG	Skyworks晶振	Si544	156.25 MHz	LVPECL	2.5V, 3.3V
544AAHA001950ABG	Skyworks晶振	Si544	-	LVPECL	2.5V, 3.3V
